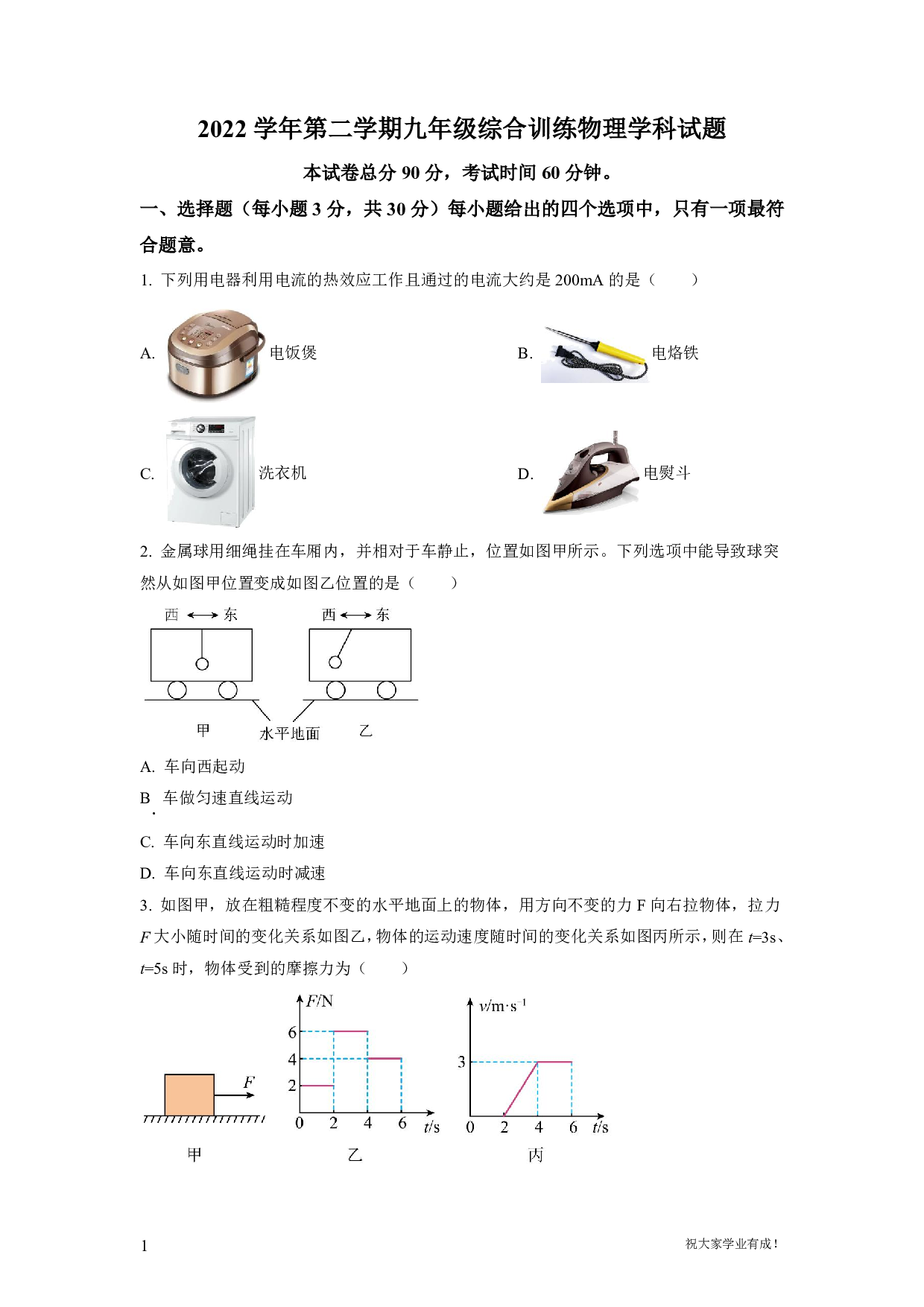

2022学年第二学期九年级综合训练物理学科试题本试卷总分90分，考试时间60分钟。一、选择题（每小题3分，共30分）每小题给出的四个选项中，只有一项最符合题意。1. 下列用电器利用电流的热效应工作且通过的电流大约是200mA的是（　　）A. 电饭煲B. 电烙铁C. 洗衣机D. 电熨斗2. 金属球用细绳挂在车厢内，并相对于车静止，位置如图甲所示。下列选项中能导致球突然从如图甲位置变成如图乙位置的是（　　）A. 车向西起动B 车做匀速直线运动C. 车向东直线运动时加速D. 车向东直线运动时减速3. 如图甲，放在粗糙程度不变的水平地面上的物体，用方向不变的力F向右拉物体，拉力F大小随时间的变化关系如图乙，物体的运动速度随时间的变化关系如图丙所示，则在t=3s、t=5s时，物体受到的摩擦力为（　　）A. 2N 6NB. 6N 4NC. 2N 4ND. 4N 4N4. 下列工具如图所示使用时，属于费力杠杆的是（　　）A. 食品夹B. 螺丝刀C. 钳子D. 瓶盖起子5. 如图所示，用弹簧测力计拉着木块在水平面上做匀速直线运动，下列说法正确的是（　　）A. 木块受到的摩擦力和弹簧测力计对木块的拉力是一对平衡力B. 木块对弹簧测力计的拉力和弹簧测力计对木块的拉力是一对平衡力C. 木块受到的重力和地面对木块的支持力是一对平衡力D. 木块处于平衡状态6. 如图为三种物质的原子核对核外电子束缚能力强弱情况，从左到右原子核束缚电子本领越来越强，正确的选项是（　　）A. A与B摩擦，A会得到电子B. B、C摩擦带电，是因为B、C摩擦时创造了电荷C. A与C摩擦最容易发生电荷转移D. A与B摩擦后，B带负电，则B与C摩擦，B也一定带负电7. 如图所示，实验得到定值电阻和小灯泡的电流和电压的关系图像，在图线上取三个点，这三个点的电阻大小关系正确的是（　　）A. RA=RBB. RB>RCC. RC=RBD. RA＜RB8. 2022年6月17日，中国人民解放军海军福建舰（简称福建舰）下水。福建舰配置电磁弹射和阻拦装置。电磁弹射是指以电磁力为加速手段，当电磁弹射的弹射车轨道与航母舰载飞机前轮接触，并处于强磁场中，弹射车内的导体通过强电流时，即可受到强大的推力，将航母舰载飞机弹出。如图所示，下列装置图能反映电磁弹射原理的是（　　）A. B. C. D. 9. 在“探究电流通过导体产生的热量与哪些因素有关”的实验中，某同学采用了如图甲、乙所示的实验装置（两个透明容器中封闭着等量的空气）。下列说法正确的是（　　）①U形管中液面高度变化主要是由液体热胀冷缩引起的②图甲装置能探究电流通过导体产生的热量与电阻的关系③图乙实验过程中右边透明容器中电阻丝阻值应该等于10Ω④用图甲中的实验结论能解释“电炉丝热得发红而与电炉丝相连的导线几乎不发热”的现象A. ①②B. ②③C. ②④D. ③④10. 如图的情景中，符合用电安全的是（　　）A 用取暖器烘衣服B. 用湿手触摸开关C 充电后及时断电D. 手指塞进插座孔二、填空、作图题（共21分）11. 如图所示，用开启啤酒瓶盖的工具开启瓶盖。请在图中标出支点O的位置，画出力F的力臂。12. 根据图中小磁针静止时的指向，在A点标出通电螺线管磁感线的方向和电源左端的极性（“+”或“-”）。13. 请在图中把吊扇按安全用电原则接入家庭电路，要求当调速开关滑片顺时针转动时，可以减慢吊扇转速。14. 如图所示，在竖直平面内用轻质细线悬挂一个小球，将小球拉至A点，使细线处于拉直状态，由静止开始释放小球，不计摩擦，小球在AC间来回摆动。若小球摆到最低点B时其所受力全部消失，则小球将___________；若小球摆到C点时其所受力全部消失，则小球将___________（均选填“静止”、“做匀速直线运动”）。15. 两个完全相同的瓶子中装有不同的液体，放在横梁已平衡的天平上，如图甲所示。则甲瓶中液体质量___________乙瓶中液体质量，甲瓶中液体密度___________乙瓶中液体密度。（均选填“大于”“等于”或“小于”）；图乙中可见，阴影部分S的面积表示物质的___________，其值为___________。16. 某市场有甲、乙两种容积相同的电热水壶，额定电压均为220V，额定功率分别为P甲=800W和P乙=1500W，装满相同质量的水。①从烧水快的角度考虑，应选购电热水壶___________（选填“甲”或“乙”），依据是根据公式t=___________，消耗相同的电能，P甲 ”、“=”或“<”）；②若家庭电路的电压是220V，室内插座的额定电流是4A，用该插座给电热水壶供电，从安全用电的角度考虑，应该选择电热水壶___________，依据是：___________。三、计算、实验题（共39分）17. 如图所示，斜面长s=8m，高h=4m。用沿斜面方向的推力F，将一个重为150N的物体由斜面底端A匀速推到顶端B，运动过程中物体克服摩擦力做了200J的功。求：（1）运动过程中所做的有用功；（2）斜面机械效率；（3）推力F的大小。18. 某科技小组设计的握力计的原理如图甲所示，R为力敏电阻，其阻值随其所受正压力F的关系如图乙所示，R0是阻值为100Ω的定值电阻，电源两端的电压恒为6V。闭合开关S，求：（1）当力敏电阻不受力时，电路的电流是多少？电路消耗的总功率是多少？（2）若甲图中电压表的量程为0~3V，则该握力计允许测量的最大正压力是多少？19. 如图甲所示，某同学在做“比较不同物质吸热能力”实验时，使用相同的电加热器给水和食用油加热。他得到如表数据：物质次数质量m/kg升高温度Δt/℃加热时间t/min水10.125320.2256食用油30.1251.540.1503（1）水和食用油吸收热量的多少是通过 ___________（“升高的温度”或“加热的时间”）来体现的；（2）分析第1、2次实验数据，可以得出的初步结论是：同种物质升高相同温度时，吸收热量的多少与物质的 ___________有关；（3）分析第 ___________两次实验数据，可以得出的初步结论是：质量相同的同种物质，吸收热量的多少与物质的升高的温度有关；（4）分析第1、3两次实验数据，可得出初步结论：___________的吸热能力更强（选填“水”或“食用油”）；（5）图乙是该同学根据实验数据绘制的图像，则a物质是 ___________，判断依据是：___________（选填“水”或“食用油”）。20. 用如图甲所示的电路测小灯泡的电阻，小灯泡的额定电流为0.3A，电源两端的电压恒定不变。（1）如图甲所示，A表是___________，B表是___________；（2）闭合开关S前，应将滑动变阻器的滑片P置于___________（选填“C”或“D”）端；（3）闭合开关后，发现电压表指针反向偏转，出现这种现象的原因是___________；（4）连接正确后，闭合开关S后，发现小灯泡不亮，则接下来合理的操作是___________（填字母）；A．断开开关S，更换小灯泡B．断开开关S，重新连接电路C．移动滑动变阻器，观察小灯泡是否发光（5）当小灯泡发光时，电压表的示数如图乙所示，则小灯泡的两端的实际电压为___________V，如果此时通过小灯泡的电流为0.25A，此时小灯泡的电阻为___________Ω；（6）如果电流表损坏了，手头上有一个10欧姆的定值电阻，电池数量足够，不增加其他器材，请你设计一个电路测量小灯泡正常发光时的电阻，在下图的方框内画出实验的电路图和写出实验步骤及小灯泡正常发光时电阻的表达式。①在方框内画出电路图：________；②实验步骤：__________；③小灯泡正常发光时的电阻为R=___________。
