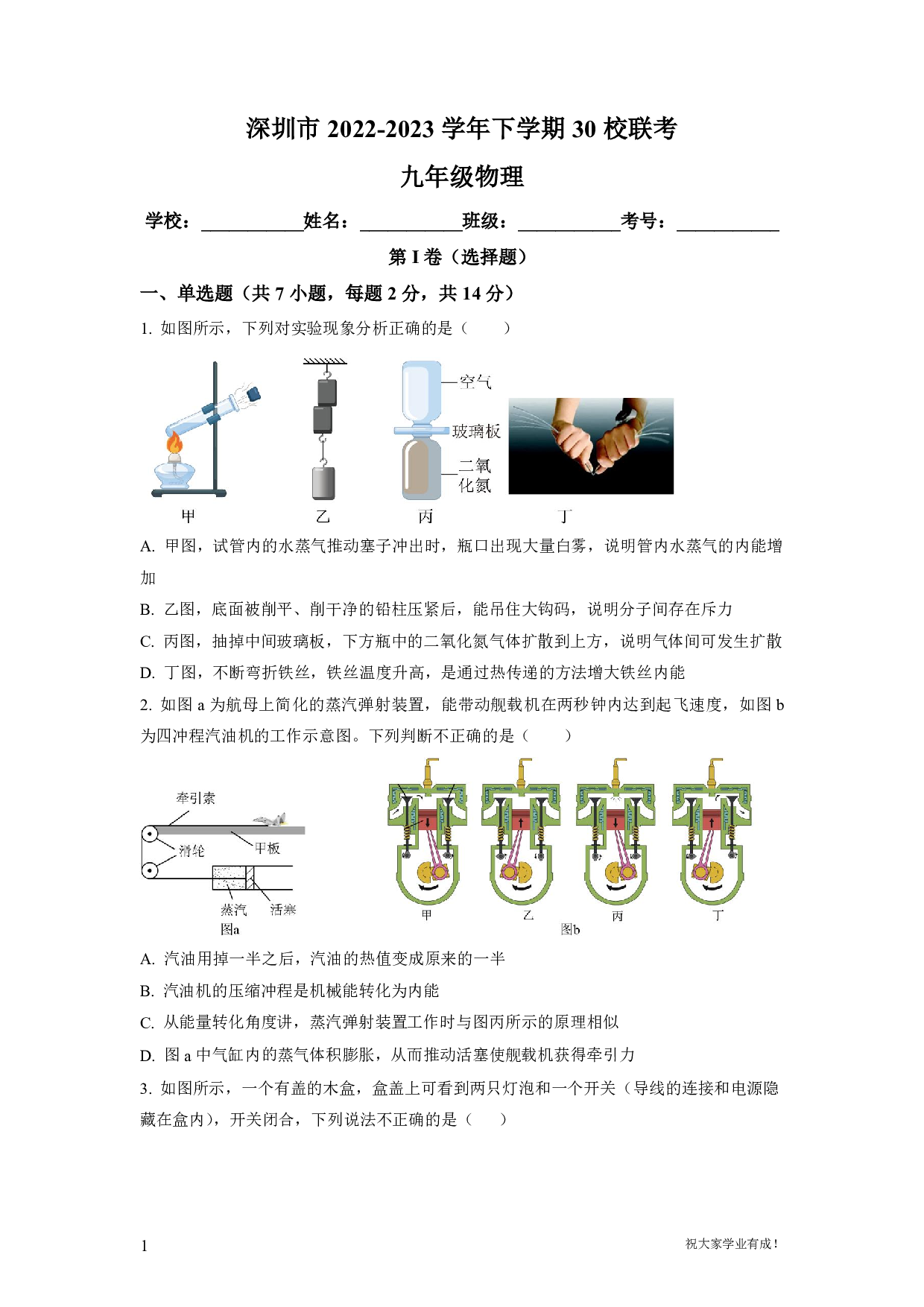

深圳市2022-2023学年下学期30校联考九年级物理学校：___________姓名：___________班级：___________考号：___________第I卷（选择题）一、单选题（共7小题，每题2分，共14分）1. 如图所示，下列对实验现象分析正确的是（　　）A. 甲图，试管内的水蒸气推动塞子冲出时，瓶口出现大量白雾，说明管内水蒸气的内能增加B. 乙图，底面被削平、削干净的铅柱压紧后，能吊住大钩码，说明分子间存在斥力C. 丙图，抽掉中间玻璃板，下方瓶中的二氧化氮气体扩散到上方，说明气体间可发生扩散D. 丁图，不断弯折铁丝，铁丝温度升高，是通过热传递的方法增大铁丝内能2. 如图a为航母上简化的蒸汽弹射装置，能带动舰载机在两秒钟内达到起飞速度，如图b为四冲程汽油机的工作示意图。下列判断不正确的是（　　）A. 汽油用掉一半之后，汽油的热值变成原来的一半B. 汽油机的压缩冲程是机械能转化为内能C. 从能量转化角度讲，蒸汽弹射装置工作时与图丙所示的原理相似D. 图a中气缸内蒸气体积膨胀，从而推动活塞使舰载机获得牵引力3. 如图所示，一个有盖的木盒，盒盖上可看到两只灯泡和一个开关（导线的连接和电源隐藏在盒内），开关闭合，下列说法不正确的是（ ）A. 如果两灯都亮，两灯可能是串联，也可能是并联B. 若用电压表测得两灯的电压相等，则两灯一定是并联C. 若用电压表测得两灯的电压不相等，则两灯一定是串联D. 若用电流表测量通过两灯电流不相等，则两灯一定是并联4. 根据所学及生活经验，你认为下列说法正确的是（　　）A. 教室内一台电风扇额定电功率约为1000WB. 只要有电荷移动，就能形成电流C. 摩擦起电的实质是创造了电荷D. 大量事实表明：不高于36V的电压对人体是安全的5. 如图所示是某创客小组自制肺活量比较装置，吹气时，气球胀大，隔板向上运动，通过观察电压表示数或电流表示数即可比较肺活量的大小，电源电压保持不变。当小明吹气时，下列说法正确的是（　　）A. 电压表示数变大B. 电流表示数变小C. 电路的总功率将变大D. 电压表示数与电流表示数的比值将不变6. 如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端滑到A端的过程中，R1、R2的U﹣I关系图像如图乙所示。则下列判断错误的是（　　） A. 图线MN是电阻R1的U﹣I关系图像B. 电源电压为12VC. R1的阻值是20ΩD. 滑动变阻器R的最大阻值为20Ω7. 如图所示，关于家庭电路和安全用电，下列说法正确的是（　　）A. 在电线上晒湿衣服B. 用电器金属外壳接地C. 使用试电笔时，手握住金属杆D. 电灯的开关应串联接在电灯与零线之间第II卷（非选择题）二、作图题（共2小题，共5分）8. 据如图所示实物图，在虚线框内画出对应电路图，并标明元件符号。9. 如图所示，楼梯照明灯是一个由感应开关控制的螺口灯，另外的三孔插座是可以独立供电，根据安全用电原则，请将感应开关、螺口电灯和三孔插座接入到家庭电路中。三、填空题（共4小题，每空1分，共12分）10. 在如图所示的电路中，要使L1、L2并联，应闭合开关 _____，此时L1两端电压 _____（选填“＞”“＜”或“＝”）L2两端电压，若将开关S1、S2、S3同时闭合，此时电路是 _____（选填“短路”“断路”或“通路”）。11. 如图所示，是定值电阻R和小灯泡L中电流随电压变化的图像。由图像可知，___________（选填“甲”或“乙”）是小灯泡的I—U图像，定值电阻的阻值为___________Ω；将定值电阻R和小灯泡L串联接在5V的电源上，电路的总功率为___________ W； 将定值电阻R和小灯泡L并联接在4V的电源上，10min 内，乙消耗的电能为___________ J。12. 如图甲所示为小明家电能表，若小明家此时只有电炉在烧水，该电能表的转盘在5min内转了60转，则这段时间内小明家消耗的电能为 ___________false，可以算得电炉子的功率为___________W，小明观察到图乙电炉丝热得发红，而跟电炉丝连接的导线却发热不明显，可以通过比较图丙实验中的___________（选填“A、B、C”）两个液柱高度可解释说明这种情况。13. “6V 3W”灯泡L1和“6V 6W”灯泡L2，两灯正常发光时_______灯更亮；如图所示电源电压不变，在a、b间接入灯泡L1时，灯L1恰好正常发光，若将灯泡L2换接在a、b两点间，灯L2的实际功率_____6W（填“大于”、“小于”或“等于”）（灯丝电阻不变）四、实验探究题（共3小题，每空1分，共13分）14. 如图甲所示是“不同物质的吸热情况”实验装置，小明用两个相同的容器分别装入A、B两种液体，用相同的装置加热。（1） 实验时应量取两种液体的___________相同；（2） 用相同的酒精灯加热时，两种液体吸收热量的多少可通过加热时间来比较，这种研究方法是___________；（3） 根据实验数据绘制的温度与时间的关系如图乙所示，分析图像可知，两种液体的比热容cA___________cB（填 “大于”、“等于”或“小于”）。冬天小明想制作一个暖手袋，若从A或B中选一种液体装入暖手袋中制作供热物质，则应选择：___________（填“A”或“B”）。15. 在“探究电流和电阻的关系”实验中，提供器材有电源（恒为4.5V），定值电阻R1＝5Ω、R2＝10Ω、R3＝15Ω、R4＝20Ω、R5＝25Ω，滑动变阻器false标有“50Ω，1A”字样、电压表（0~3V、0~15V）、电流表（0~0.6A）、开关、导线若干。小明设计了如图甲所示的电路进行实验。（1）根据图甲中的电路图，连接实物图，使滑动变阻器的滑片P位于右端时接入电路中阻值最大______；（2）电路连接完毕，闭合开关S，移动滑片，发现电流表有示数、电压表无示数，若电路故障只出现在R1和false上，则电路故障是______；（3）排除电路故障后，分别用定值电阻依次替换重复实验，并绘制出I﹣R图像如图乙所示，由图像可知：实验中电压表的示数保持______V不变；（4）在步骤（3）依次替换定值电阻重复实验过程中，若保持滑片P位置不变，用R2替换R1，闭合开关，应向______（选填“左”或“右”）移动滑片才能达到实验要求；（5）为完成该实验探究，滑动变阻器连入电路的最小阻值为______Ω。16. 琴琴利用下列器材测量小灯泡额定功率，小灯泡（额定电压为2.5V，正常发光时灯丝电阻约为10Ω）、电源（电压恒为6V）、电流表、电压表、开关各一个，导线若干。若实验室只有：“R1（5Ω 0.5A）、 R2（20Ω 0.5A）、R3（50Ω 0.2A）三种规格的滑动变阻器可供选择。（1） 通过估算，滑动变阻器应选择___________（选填“R1”、“R2”或“R3”）；（2） 若滑片P滑到图甲中某一位置时，电压表示数如图乙所示，若琴琴想测量小灯泡的额定功率，应将图甲中滑片P向___________（选填“A”或“B”）端移动；（3） 琴琴根据实验数据绘制出小灯泡的I—U图像如图丙，图中阴影部分面积的物理意义是___________，可计算出小灯泡的额定功率是___________W；（4） 当灯泡实际电流为额定电流一半时的实际功率为P1， 当灯泡实际电压为额定电压一半时的实际功率为P2， 由图丙分析得P1___________P2（选填“大于”、“小于”或“等于”）。五、计算题（共2小题，共15分）17. 如图为某小区供电设备向居民楼输电的示意图。当居民楼内的用户用电器的总功率P为44kW时，居民楼内的用户用电器两端的实际电压U2为220V。（1）通过输电线的电流是多大？（2）若输电线的总电阻r为0.2Ω，则供电设备的输出电压U1为多大？18. 具有防雾、除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换，防雾、除露、化霜所需加热功率依次增大。如图是简化后的后视镜加热电路，四个发热电阻的阻值均为100Ω，当开关旋至“1”挡时，电路中的电流为0.5A。（忽略温度对电阻阻值的影响）求：（1） 电源电压；（2） 后视镜处于除露功能的电功率；（3） 后视镜玻璃的质量约为400g，玻璃的比热容为0.75×103J/ （kg·℃），当开启化霜功能时，加热效率为50%，为使后视镜玻璃温度升高10℃，需加热多长时间？六、综合分析题（共2小题，共13分）19. 阅读短文，回答问题：漏电保护器：根据安全用电要求，住户家里除了要安装防止电流过大的自动空气开关外，还必须安装如图所示的漏电保护器。其示意图如图甲所示，其内部结构相当于一个自动开关，正常情况下，住户家中没有电流流向地面，即图中I3为零，进户线中流入的电流I1和流出的电流I2相等，漏电保护器内部自动开关处于闭合状态。如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，就会造成I1和I2不相等，当I1和I2的差异达到一定值，保护器内部自动开关就会立即断开。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换。（1） 关于漏电保护器，下列说法正确的是（ ）A.当电路发生短路时，漏电保护器会自动切断电路B.漏电保护器跳闸后按下试验按钮即可恢复供电C.正常情况下家庭电路中火线中的电流大于零线中的电流D.人站在绝缘物上双手分别触摸火线与零线，漏电保护器不会切断电路（2） 如果发生漏电，漏电电流为I3， 则I1、I2、l3大小关系的表达式为I1=______。（3） 站在地面上的人体不小心接触了火线，如图乙所示，该人体的电阻为2000Ω，人与地面、电线等的接触电阻为3500Ω，此时流过人体的电流为______mA，如漏电保护器跳闸的动作电流是大于等于30mA，此时漏电保护器______断开（填“会”或者“不会”）。（4） 由于安装人员的疏忽，在安装三孔插座时，误将连接零线和地线的孔接反，此时如果将洗衣机的三脚插头插入该插座，漏电保护器______断开（填“会”或者“不会”）。（5） 漏电保护器的试验电路，由一只试验开关S与电阻R组成，闭合试验开关S就能模拟漏电情形，试验电路的连接符合要求的是______ （虚线框处为漏电保护器）20. 为了抗击新冠肺炎疫情，学校采取了一系列防控措施，如用消毒灯对餐具进行消毒、用过氧乙酸溶液熏蒸对教室内的空气进行消毒、用热成像技术测量同学们的体温等。请回答下列问题：（1）消毒灯是利用 _____线对餐具进行消毒的。我们能闻到过氧乙酸的气味，是因为分子在不停地做 _____；（2）教室用过氧乙酸溶液进行熏蒸消毒时，过氧乙酸气体在空气中浓度必须大于0.1g/m3才能达到消毒要求。小明为了测出教室内过氧乙酸气体的浓度，设计了“过氧乙酸气体浓度检测仪”，如图甲是其简化的工作电路。已知电源的电压为6V，定值电阻R0＝10Ω，过氧乙酸气体传感器Rt的阻值随过氧乙酸气体浓度的变化关系如图乙所示。电压表的示数对应不同的过氧乙酸气体浓度，电压表的量程为0~3V；①闭合开关，当教室内过氧乙酸气体的浓度为0.1g/m3时，电压表的示数为 _____V；②当电压表的示数为2V时，教室内过氧乙酸气体的浓度为 _____g/m3；该检测仪能检测过氧乙酸气体的最大浓度值是 _____g/m3；③当电路消耗的总功率为0.72W时，教室内过氧乙酸气体的浓度 _____（选填“能”或“不能”）达到消毒要求。
