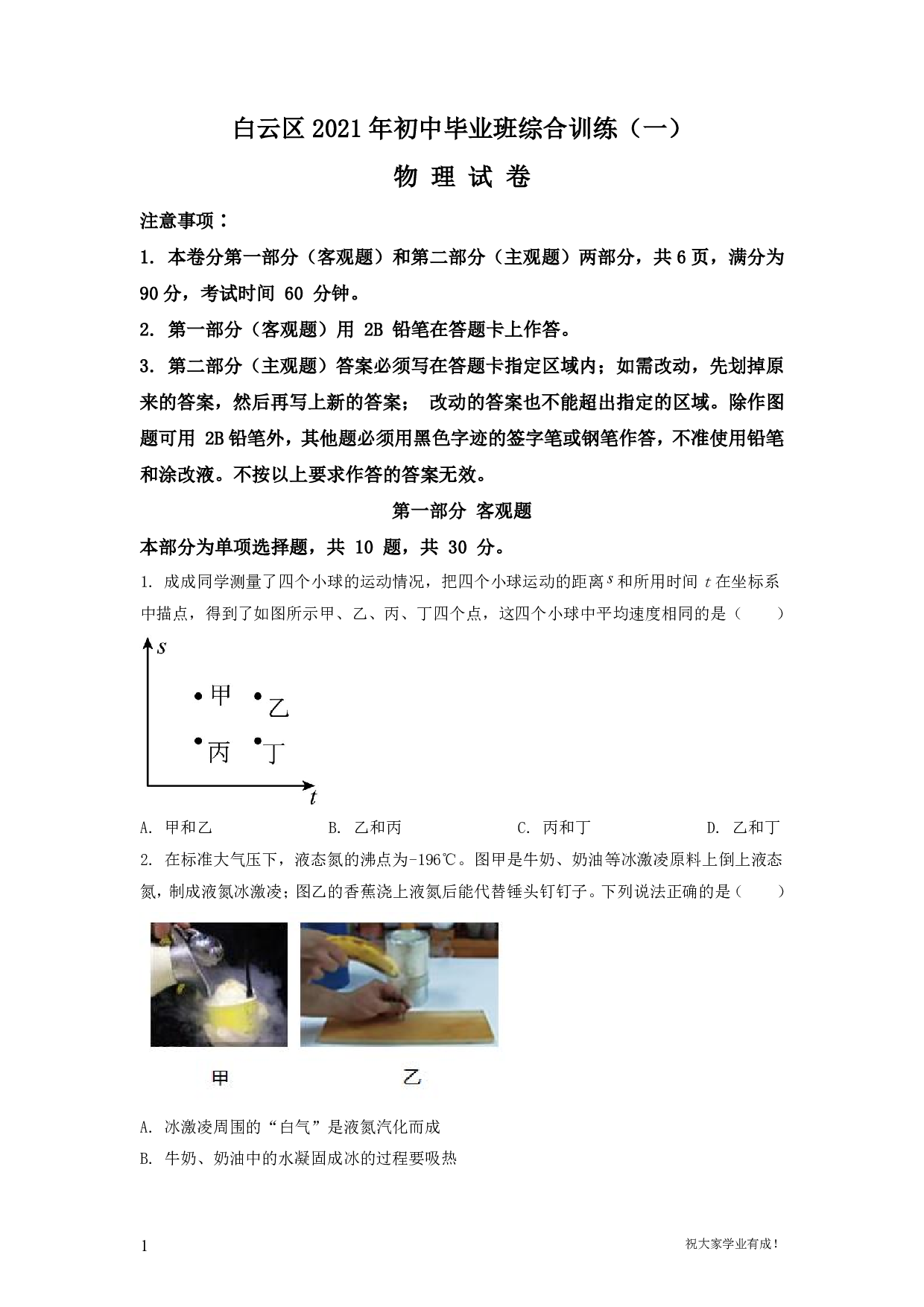

白云区2021年初中毕业班综合训练（一）物 理 试 卷注意事项∶1. 本卷分第一部分（客观题）和第二部分（主观题）两部分，共6页，满分为 90分，考试时间 60 分钟。2. 第一部分（客观题）用 2B 铅笔在答题卡上作答。3. 第二部分（主观题）答案必须写在答题卡指定区域内；如需改动，先划掉原来的答案，然后再写上新的答案； 改动的答案也不能超出指定的区域。除作图题可用 2B铅笔外，其他题必须用黑色字迹的签字笔或钢笔作答，不准使用铅笔和涂改液。不按以上要求作答的答案无效。第一部分 客观题本部分为单项选择题，共 10 题，共 30 分。1. 成成同学测量了四个小球的运动情况，把四个小球运动的距离false和所用时间t在坐标系中描点，得到了如图所示甲、乙、丙、丁四个点，这四个小球中平均速度相同的是（　　）A. 甲和乙B. 乙和丙C. 丙和丁D. 乙和丁2. 在标准大气压下，液态氮的沸点为-196℃。图甲是牛奶、奶油等冰激凌原料上倒上液态氮，制成液氮冰激凌；图乙的香蕉浇上液氮后能代替锤头钉钉子。下列说法正确的是（　　）A. 冰激凌周围的“白气”是液氮汽化而成B. 牛奶、奶油中的水凝固成冰的过程要吸热C. 浇上液氮，能使香蕉里面的水分子停止运动D. 浇上液氮，能使香蕉内能减少3. 在受到一对平衡力作用下的物体正在运动。若这对平衡力中撤去一个，用频闪照相机相同时间间隔拍一张照片，记录物体的运动轨迹，可能是图中的（　　）A. B. C. D. 4. 为有效遏制逃避高速通行费、超载超限、恶意闯收费口等违法行为，部分收费口试点安装闯卡扎胎阻车器，它上面的铁钉能扎破轮胎瞬间放气。如图所示，汽车闯过阻车器后 （　　）A. 轮胎受力面积增大，汽车对地面压强减小B. 汽车对水平路面的压力会增大C. 正在闯卡时铁钉尖头朝上，减少对车胎的压强D. 车速减小，惯性减小，容易让车停下5. 小明做实验时记录2V和0.2A，但填写表格时不知是测哪个元件的数据，由于器材收拾完了，即时记起并画出实验接线草图，如图，电压表和电流表还不能确定，用M、N表示。则下列判断正确的是（　　）A. M表是电压表，2V是电源电压B. N表是电压表，2V是L1两端电压C. N表是电流表，流过L2电流0.2AD. M表是电流表，流过L2电流0.2A6. 甲、乙两灯泡的I-U关系如图所示。将甲、乙两灯泡串联，当甲灯两端电压为2V时，乙灯泡消耗的电功率是（　　）A. 0.4WB. 1WC. 1.4WD. 3W7. 关于图的家庭电路的说法，正确的是（　　）A. 图中的设计符合安全用电的要求B. 接入插座的用电器短路会导致正在发光的灯泡L1和L2熄灭C. 有金属外壳的用电器接在图中的插座上，能有效防止漏电D. 保险丝熔断后，可用同规格的铜丝代替接上8. 图甲中用力F1拉着重为G的物在水平路面上匀速移动s的距离。图乙中用力F2通过滑轮拉着该物体在同一水平路面上匀速移动s的距离，使用滑轮的过程中，下列说法正确的是（　　）A. 有用功为W有=GsB. 总功为 W总 =F2sC. 机械效率为falseD. 额外功为 W =2F2s-F1s9. 如图所示，光滑桌面上一小球被弹出后，经过A点水平运动到 B点，然后落到地面弹起，图中虚线为小球的运动轨迹，其中 D、E 是同一高度的两点。则小球 （　　）A. 从A点到B点的过程中速度增大B. 在D点速度大于在E点速度C. 从C点到D点重力势能转化为动能D. 在D点的机械能等于E点的机械能10. 如图所示，用加热器给甲、乙液体加热（m甲>m乙），两种液体每秒吸收的热量相同。这两种液体的温度-加热时间的图线如图，它们的比热容用c甲、c乙表示；吸热用 Q甲、Q乙表示； 0~60s 比较两液体正确的是 （　　）A. c甲 Q乙第二部分 主观题本部分共 8 题，共 60 分。按题目要求作答。11. （1）平静水面上的小鸟和水中的小鱼，某时刻的实际位置如图所示，水面一侧C点的人眼恰好看到它们在水中的像重合，以小鸟眼睛A点代表小鸟，以小鱼眼睛B点代表小鱼，请画出小鸟在水中像A'的位置以及人眼看到小鱼的光路图（保留作图痕迹）___________。（2）在"探究凸透镜成像的规律"时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像。则说法___________和___________是正确的（每空填一个序号）①照相机是利用这一成像原理工作的②光屏上成倒立、放大的实像③该透镜焦距 f一定满足 8cm ，=或<），依据是：___________。15. 将一密度比水小的木块，系好绳子后放入甲图容器中，并把绳子的另一端固定在容器底部的中央，然后沿器壁缓慢匀速倒入水（false=1.0×103kg/m3），容器中水与木块位置变化如乙图。木块从加水开始到被完全浸没后的过程中浮力随时间的变化情况图如图丙，（已知木块质量为300g，体积为4×10-4m3，g取10N/kg）求：（1）0-t1阶段，浮力不断增大，依据是___________（2）t1-t2内，所受浮力多少___________？（3）t3-t4时，木块受到的浮力是多少___________？以点表示木块，在方框中画出它受力示意图___________。16. 图甲是某款即热式电热水龙头，图乙是它的原理电路。R1、R2为电热丝（不考虑温度对电阻丝的影响），A、B、C、D是四个触点。旋转手柄带动开关S接通对应电路，实现冷水、温水、热水之间切换，有关参数如下表。（1）当水龙头放热水时，正常工作10s，消耗的电能是多少___________？（2）当开关置于 B、C之间时，水龙头工作电路处于___________档（选填热水或温水），此时电路中的电流是多少___________？（3）电热丝 R1的电阻是多少___________？额定电压220V额定功率温水2200W热水3000W17. 在测量小灯泡额定功率的实验中，小灯泡上标有2.5V字样。小明用二节新干电池，每节电压约1.5V。连接实验电路如图甲所示：（1）连接图甲电路时，开关必须___________，且将滑动变阻器滑片移到最___________（填左或右）端；（2）如图甲电路闭合开关，小灯泡___________（填发光或不发光），电压表读数大约等于___________V；（3）在图甲中将接错一导线打上×，然后重新画上，并连接完整使实物图能达到实验目的___________；（4）电路连接正确后，闭合开关，发现电流表无示数，电压表有示数，则故障原因可能是小灯泡___________（填短路或断路）；（5）排除故障后，闭合开关，调节滑动变阻器，当小灯泡正常发光，此时电流表读数如图乙所示，流过灯泡电流为___________A，则小灯泡的额定功率P额=___________W。18. 如图所示的杠杆在水平位置平衡时，悬挂点的位置为O。在两个轻质小塑料杯（质量不计）内分别放上石块和水（水的密度已知，用false水表示），只要石块和水的体积相等，且调整两塑料杯在如图所示位置重新水平平衡，读出l1和l2长度，则石块密度可用式子false求出。（1）根据照题意，推导式子false（2）请你设计实验确保两塑料杯中的石块和水的体积相等。可任选器材，并写出实验步骤或画图说明（塑料杯没有刻度）。
