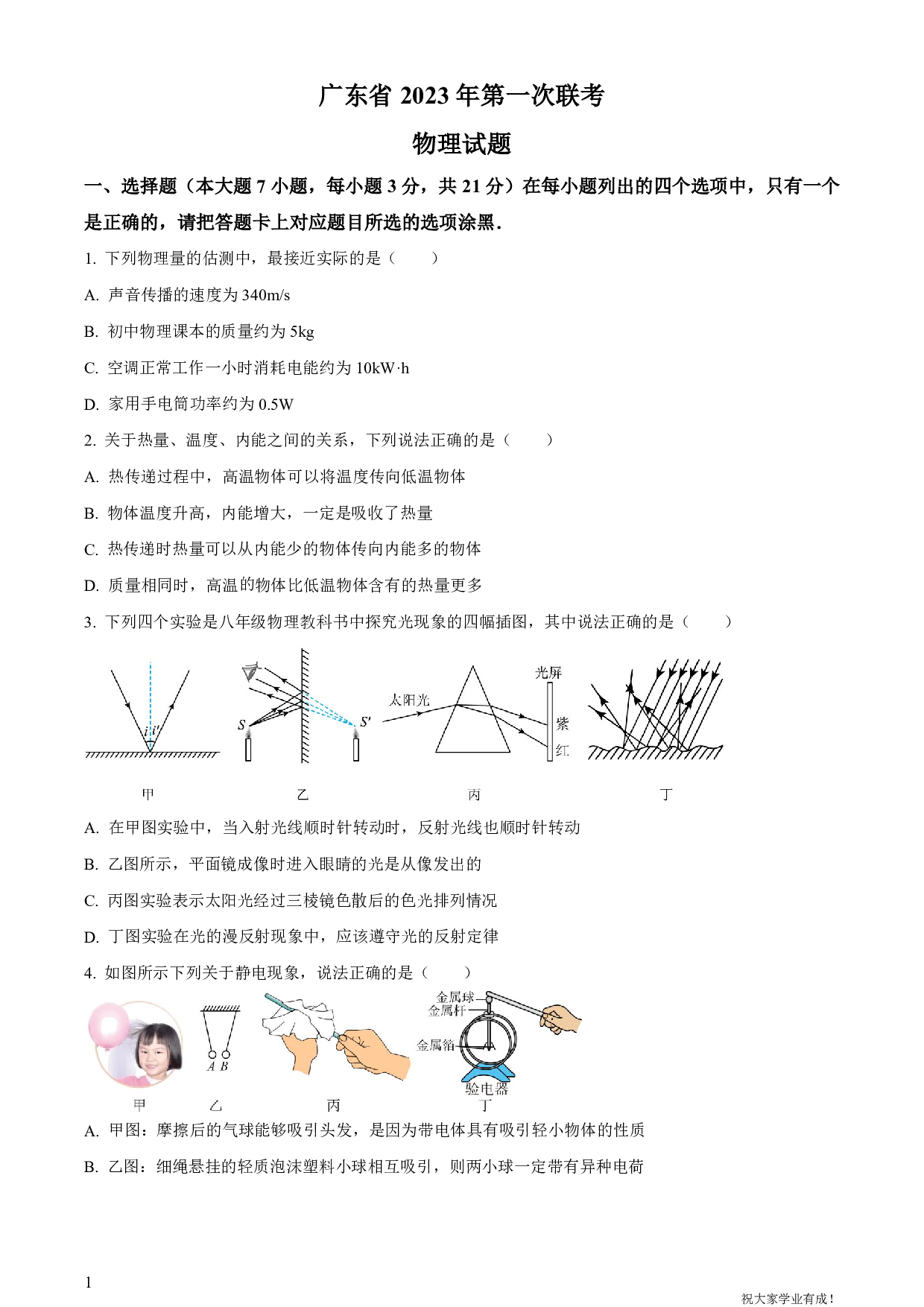

广东省2023年第一次联考物理试题一、选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑．1. 下列物理量的估测中，最接近实际的是（　　）A. 声音传播的速度为340m/sB. 初中物理课本的质量约为5kgC. 空调正常工作一小时消耗电能约为10kW·hD. 家用手电筒功率约为0.5W2. 关于热量、温度、内能之间的关系，下列说法正确的是（　　）A. 热传递过程中，高温物体可以将温度传向低温物体B. 物体温度升高，内能增大，一定是吸收了热量C. 热传递时热量可以从内能少的物体传向内能多的物体D. 质量相同时，高温物体比低温物体含有的热量更多3. 下列四个实验是八年级物理教科书中探究光现象的四幅插图，其中说法正确的是（　　）A. 在甲图实验中，当入射光线顺时针转动时，反射光线也顺时针转动B. 乙图所示，平面镜成像时进入眼睛的光是从像发出的C. 丙图实验表示太阳光经过三棱镜色散后的色光排列情况D. 丁图实验在光的漫反射现象中，应该遵守光的反射定律4. 如图所示下列关于静电现象，说法正确的是（　　） A. 甲图：摩擦后的气球能够吸引头发，是因为带电体具有吸引轻小物体的性质B. 乙图：细绳悬挂的轻质泡沫塑料小球相互吸引，则两小球一定带有异种电荷C. 丙图：丝绸摩擦过的玻璃棒会带上正电荷，在这个过程中丝绸会失去电子D. 丁图：验电器是利用了异种电荷相互吸引的原理制成的5. 如图所示是体重自动测试仪的工作原理图。下列说法正确的是（　　）A. 体重示数计是用电压表改装而成的B. 体重越大，体重示数计的示数越大C. 电阻R1在电路中没有作用，可以去掉D. 该体重测试仪电路由于缺少开关，始终处于通路状态6. 某家庭电路如图所示，闭合开关后发现灯泡不亮，熔丝也没有熔断。将用电器接在插座上，用试电笔检测插座的左、右两孔均能使氖管发光，则下列说法中正确的是（　　）A. 电路中d、e两点之间某处断路B. 电路中的故障是灯泡断路了C. 电路中的故障是灯泡被短路了D. 将用电器接插座上可以正常工作7. 甲图是小灯泡L和电阻R的I-U图像。将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W。下列说法错误的是（　　）A. 只闭合开关S1时，小灯泡L的电阻为4ΩB. 再闭合开关S2后，小灯泡的亮度将变暗C. 再闭合开关S2时，电路总功率增加0.4WD. 再闭合开关S2时，电流表示数增加0.2A二、填空题（本大题7小题，每空1分，共21分）8. 常见的物质是由极其微小的分子、________构成的。新冠病毒的直径约为100nm，为抗击新冠肺炎，学校采取了一系列的防控措施，如用84消毒液喷洒教室，同学们可以闻到消毒液的味道，这是________现象。这个现象表明构成物质的分子在做________。9. 小丽同学站在平面镜前2m，她与她像相距________m；当她用右手拿梳子梳理自己的头发，她看到镜子中的自己用________（选填：“左手”或“右手”）拿梳子；如果她后退0.5m后，所成的像大小________（选填：“变大”、“变小”或“不变”）。10. 中考考生进入考场前均要进行安检，如图所示为安检时使用的某种探测器。当探测器靠近_________（选填“金属”或“非金属”）物体时就会产生感应电流，探测器发出警报，这种现象叫做_________现象。_________（选填“发电”或“电动”）机也是利用这个原理制成的。11. 飞机飞行突破音障时会产生音爆，同时机身周围常常会有白雾出现，如图所示。音爆的产生是因为________（选填“空气”或“飞机”）振动产生的，而白雾的出现则是因为飞机接近音速时，压缩周围的空气，使空气中的水蒸气________成小水珠的现象（填物态变化名称），雪的形成原理与此________（选填“相同”或“不相同”）。12. 如图，将系在细绳上的乒乓球轻触正在发声的音叉，观察乒乓球被弹开的幅度，使音叉发出不同响度的声音，重做上面的实验。此实验中乒乓球的作用是________，此研究方法是________。如果在月球上做此实验，敲击音叉时将________看到乒乓球被弹开。（选填“能”或“不能”）13. 如图所示为小明家使用的电能表，由图可知他家同时可使用的用电器总功率不能超过________W；小明关闭家中其他用电器，只让电水壶烧水，电水壶正常工作，小明观察电能表的铝盘在1min内转了18圈，则该电水壶的实际功率为________W，在该段时间内消耗的电能是________J。14. 如图所示是“探究电流通过导体产生热量的多少跟什么因素有关”的实验装置。若探究电流通过导体产生热量与电流的关系，实验前应选择________（选填“甲”或“乙”）装置。如果甲装置中通过5Ω电阻丝的电流为0.6A，则甲装置中10Ω电阻丝在1min内产生的热量是________J。将甲、乙分别接在电源电压相同电路中，则标号①、④两电阻1s内产生的热量之比为________。三、作图题（共7分）15. 请根据实物图，画出对应的电路图。16. 如图所示，水平台上光源S发出的一条光线经竖直放置的平面镜反射后，再经凸透镜折射后，平行于凸透镜的主光轴射出。请在图中画出光源S，并完成光路图。17. 如图中，条形磁铁静止在水平桌面上。闭合开关，滑片向右移动时，条形磁铁向左运动。请将滑动变阻器连入电路并在括号内标出电源的极性。（左边为滑动变阻器）四、实验探究题（本大题3小题，共19分）18. 如图所示，秒表的示数为______s。19. 如图，烧杯中的水已经开始沸腾，温度计示数如图，则沸点为______℃，说明当时气压比标准大气压______，此时烧杯中的气泡应为图______； 20. 图中AB段的距离sAB=______cm，测得时间tAB=0.5s，则AB段的平均速度VAB=______m/s。 21. 小明利用如图甲所示透镜，探究“凸透镜成像”规律的实验，实验装置如图乙所示：（1）为了测出所用凸透镜的焦距，小明将透镜对着太阳，如图甲所示，移动白纸位置直到白纸上出现________的点，测量出该点到透镜光心距离即为焦距，即为该透镜的焦距；（2）正确放置器材后，点燃蜡烛，为了使烛焰的像成在光屏中央，应使烛焰、凸透镜和光屏的中心大致在________；（3）在实验中，小明将蜡烛、凸透镜、光屏移到如图乙的位置，光屏上正好出现蜡烛的像，接着小明保持蜡烛和光屏不动，当他把凸透镜移到________cm时，光屏会再次出现清晰的像；（4）实验中，由于实验时间较长，蜡烛变短，烛焰的像在光屏上的位置会向________方移动，为了能让所成清晰的像回到光屏中央，可将凸透镜向________（均选填“上”或“下”）调节；（5）在图乙实验时，小明将桌上的一个镜片放到蜡烛和凸透镜之间，将光屏向远离凸透镜的方向移动时光屏上又能出现清晰的像，由此可见该镜片是________，可用于矫正________（选填“远视眼”或“近视眼”）。22. 小林和小光在“测定小灯泡电阻”的实验中，所用小灯泡正常发光电压为2.5V，电阻约为10Ω。（1）小林的实验过程如下；①如图甲，电路连接正确后，闭合开关前，应将滑动变阻器的滑片移到最________（选填“左”或“右”）端；②闭合开关时，发现小灯泡不亮，但电流表和电压表均有示数，接下来他应进行的操作是________；③实验中当滑动变阻器滑片移到某一位置时，电流表指针如图乙所示，这时通过小灯泡的电流是________A；④小林又根据实验数据绘制成了U-I图象如图丙，根据图象提供的信息，可计算出小灯泡正常发光的电阻是________Ω；（2）小光想利用如图丁所示的电路测量未知电阻Rx的大小（R0阻值已知）。下面是他的实验过程，请你帮他完成实验。①闭合开关S和S2，断开S1，读出此时电压表的示数为U1；②________，读出此时电压表的示数为U2；③未知电阻阻值的表达式为：Rx=________。五、计算题（本大题2小题，第19题6分，第20题7分，共13分）23. 筑牢防护堡垒，守护一方平安。我市巡警使用电动车巡逻，如图所示。该电动车的电池容量为100A•h，蓄电池充放电电压为48V，额定功率1.2kW，充满电后，在某次巡逻中，巡警驾驶电动车以8m/s的平均速度绕所管辖区域行驶了30min，然后接到通知，要求在20min内原路返回。求：（1）巡警驾驶电动车以8m/s的平均速度行驶30min通过的路程；（2）要在规定时间回去，则电动车往返全程的平均速度为多少；（3）电动车充满电后，在额定功率下，可以行驶的最长时间为多少h。24. 如图所示，电源电压恒为18V，R1为定值电阻，R2为滑动变阻器，其上标有“10Ω 2A”的字样，灯泡L标有“6V 2W”，电流表A1的量程为0～0.6A，电流表A的量程为0～3A。（1）求灯泡L正常工作时的电阻。（2）闭合S，断开S1、S2，灯泡恰好正常工作，求R1的阻值。（3）S、S1、S2均闭合，当电路消耗的功率最大时，求滑动变阻器R2连入电路的阻值及最大总功率。六、综合能力题（本大题3小题，共19分）25. 阅读短文，回答问题。首次实现常温超导各种金属导体中，银的导电性能是最好的，但还是有电阻存在。在1911年，物理学家首次在低于-268.8℃的环境中发现汞的超导现象，即电流可以在超导材料中零电阻通过。这种超导效应一直是在超低温下才能观察到。在2020年10月14日，罗切斯特大学在《自然》发表其研究人员首次在高达15℃的温度下，观察到常温超导现象。但这次研究人员创造的常温超导材料，也存在严重的限制，他们观察到的超导现象，是在2670亿帕的压强条件下实现的，这是和地心处压强相当的超高压条件。如果把超导现象应用于实际，会给人类带来很大的好处。在发电厂发电、输送电能等方面若能采用超导材料，就可以大大降低由于电阻引起的电能损耗。（1）超导材料达到一定条件时，其电阻就能降到________Ω，此时，若在正常工作的电路中，超导体两端电压为________V；（2）在低于-268.8℃环境中的汞的内能________（选填“等于”或“大于”）零；（3）罗切斯特大学创造的常温超导材料，存在的限制是所需________太高，无法在正常状态下实现；（4）设想一下，如果“常温常压超导”进入工业化，为了节能，超导材料________（选填“可以”或“不可以”）用于制造电热水壶，原因是________。26. 小明收藏了一个物品“铜核桃”，他想要知道“铜核桃”是否真的是由铜制成，于是他找来了天平、量筒等器材，进行了如图所示实验：（1）使用托盘天平进行测量时，应将托盘天平放置在________上，先将标尺上游码移到零刻度线处，再调节________，使天平平衡；（2）利用调节好的天平测得物体的质量m1，如图1所示，为________g；小明用细线拴住物体并将它浸没在盛水的量筒中，量筒的示数如图2所示，则该物体的密度为________kg/m3；（忽略细线对实验的影响）（3）小明根据已知的质量，又想到一种方法测量密度，操作如图3所示，步骤如下：①用电子秤测出大碗的质量，读数为m2；②将装满水的小碗放入大碗中，轻轻放入铜核桃使之完全浸没；③取出小碗与铜核桃，且无水溢出，用电子秤测出此时大碗的质量，读数为m3，计算得出铜核桃的密度ρ=________（用m1、m2、m3与ρ水表示）。利用此方法测得铜核桃的平均密度________（选填“偏大”、“准确”或“偏小”），原因是________。27. 小宇家有某种智能型电饭锅，如图甲所示，有加热、保温、断电的功能，内部简化的电路如图乙所示，K为保护开关，R1、R2为加热电阻，S是自动控制开关，自动控制开关向上与触点a、b接通，向下仅与触点c接通，某次电饭锅正常煮饭时电功率与时间的关系如图丙所示，求： （1）为了安全，该智能电饭锅金属外壳要接______（选填“火”“零”或“地”）线；（2）由乙图可知，当S与c接通，电饭锅属于______挡（选填“加热”“保温”或“断电”）；（3）用电高峰期，实际电压为200V时，使用该电饭煲煮同样的饭时，从开始工作到开关S第一次与触点a、b断开需要的时间______（选填“变长”“变短”或“不变”）；（4）R1的阻值是______Ω；（5）智能型电饭锅本次煮饭，加热挡消耗的电能为______KW·h，全程所消耗的电能为______J。
