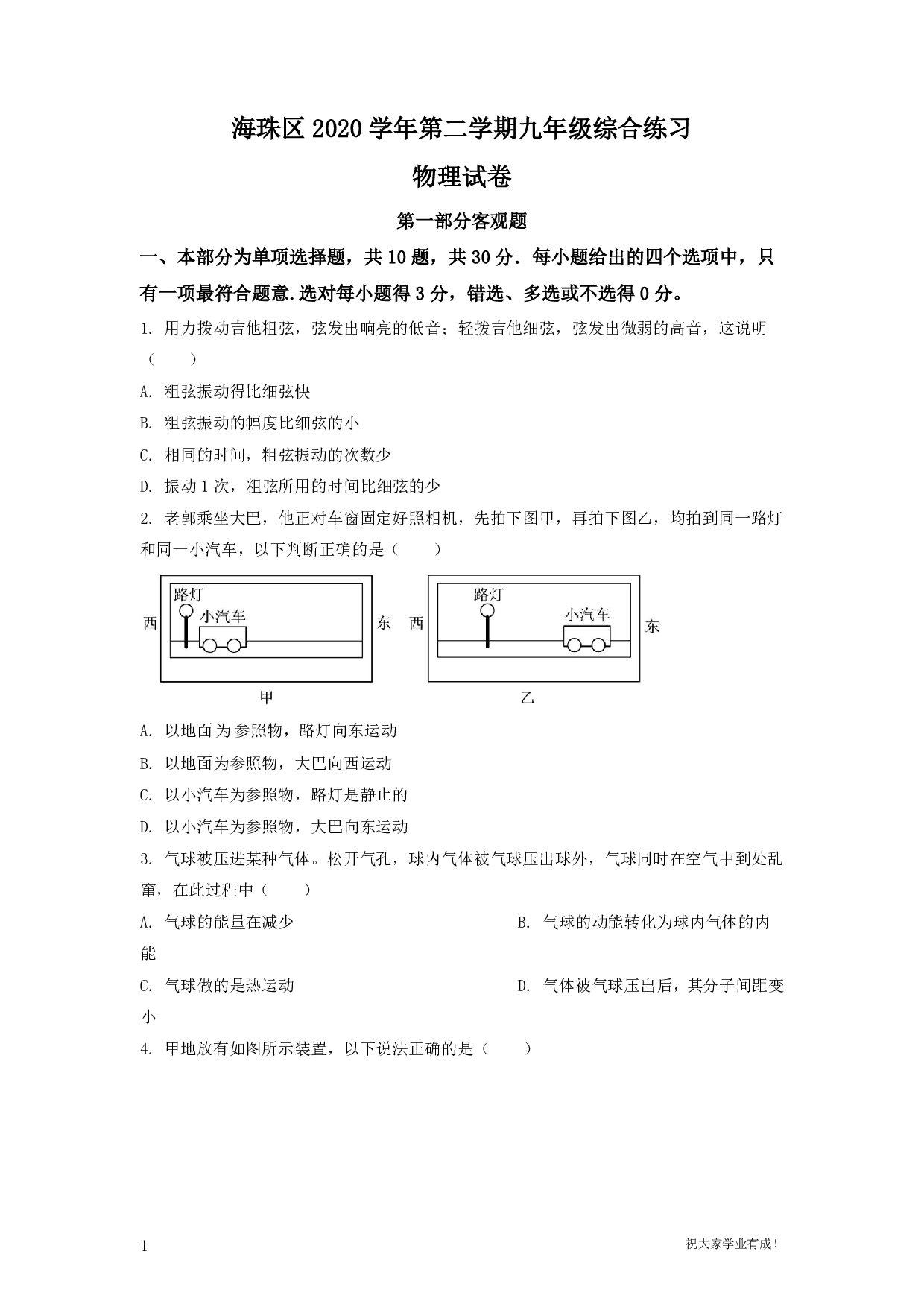

海珠区2020学年第二学期九年级综合练习物理试卷第一部分客观题一、本部分为单项选择题，共10题，共30分．每小题给出的四个选项中，只有一项最符合题意.选对每小题得3分，错选、多选或不选得0分。1. 用力拨动吉他粗弦，弦发出响亮的低音；轻拨吉他细弦，弦发出微弱的高音，这说明（　　）A. 粗弦振动得比细弦快B. 粗弦振动的幅度比细弦的小C. 相同的时间，粗弦振动的次数少D. 振动1次，粗弦所用的时间比细弦的少2. 老郭乘坐大巴，他正对车窗固定好照相机，先拍下图甲，再拍下图乙，均拍到同一路灯和同一小汽车，以下判断正确的是（　　）A. 以地面参照物，路灯向东运动B. 以地面为参照物，大巴向西运动C. 以小汽车为参照物，路灯是静止的D. 以小汽车为参照物，大巴向东运动3. 气球被压进某种气体。松开气孔，球内气体被气球压出球外，气球同时在空气中到处乱窜，在此过程中（　　）A. 气球的能量在减少B. 气球的动能转化为球内气体的内能C. 气球做的是热运动D. 气体被气球压出后，其分子间距变小4. 甲地放有如图所示装置，以下说法正确的是（　　）A. 此时，大气压强等于760mm高水银柱产生的压强B. 把玻璃管倾斜，管内水银柱长度变长，说明大气压肯定变大C. 往槽中加水银（不溢出），大气压支撑的水银柱高度变小D. 把装置放在密闭室，抽出室内空气过程中，管内液面下降5. 如图所示，闭合开关后，发光二极管L1比小灯泡L2亮，水林哥测得通过L1电流远小于L2的电流，根据上述信息，以下判断正确的是（　　）A. L1的实际电压大于L2的B. L1的额定功率大于L2的C. 工作相同时间，L1消耗的电能肯定比L2消耗的少D. 把电源两极反接后再接通电路，发现L2亮、L1不亮，肯定L1烧坏了6. 某物质熔化时温度随时间变化的图象如图甲所示，T时刻，用温度计测得该物质的温度如图乙所示，则（　　）A. 乙图温度计示数为58℃B. 该物质的熔化过程，持续了40minC. T时刻，物质处于固态D. 实验过程中，物质吸热，温度一直升高7. 同种物质做成的甲、乙、丙、丁四个物体，其中只有一个是空心的．它们的质量如下表所示，体积如下图所示，据此判断，空心物体是（　　）物体甲乙丙丁质量m/g35912A. 甲B. 乙C. 丙D. 丁8. 如图所示，水平桌面上有两个底面积与质量均相等的容器，在两个容器中分别倒入等质量的水，图中所标的a、b两点在同一水平高度，则（　　）A. a、b两点的深度相同B. 两个容器底部受到水的压力相等C. 两个容器底部受到水的压强相等D. 两个容器对桌面的压强相等9. 电网白天用电多，深夜用电少．为使核电站稳定工作和充分利用能源，抽水蓄能电站的电动水泵深夜将山下水库的水抽到山顶水库，消耗的电能为E1；白天再把昨晚所抽的水放出，推动水轮机发电，得到的电能为E2，下列说法正确的是（　　）A. 水能和电能都是可再生能源B. 水轮发电机将电能转化为机械能C. 抽水时消耗的电能全部转化为水的机械能D. E2 ”）；与原来相比，冰熔化后容器内的物体的内能____（选填“增大”“不变”“减少”）。14. 如图所示，通过定滑轮，在竖直向下的力F3作用下，将装满沙子的盒子水平匀速拉动。盒子重为G，受到的水平拉力为F1经过的路程为s1（忽略绳长变化）。（1）此过程，定滑轮做的有用功W有用=________；机械效率false=______（用题目中的符号，写出表达式）；（2）如图所示，盒子倒去部分沙后放在水平B面，在水平拉力F2（F2=F1）的作用下盒子做匀速直线运动，则A面对盒子的摩擦力________B面对盒子的摩擦力（选填“大于”“等于”“小于”）；（3）如图所示，原杠杆水平平衡，现用10N力F拉杠杆，同时在杠杆上吊了一个5N的盒子（图中没画出），使得杠杆仍水平平衡，已知杠杆每格等长。①画出：F的力臂；②在确定的位置，画出盒子（用" "表示）______。15. 潜艇模型在船坞内，用绳（质量忽略）将它的底部和船坞底部相连，进行有关测试。先将模型浸没在水中，保持静止（如图甲所示）；然后抽出船坞的水，直到把水完全抽干（如图乙、丙、丁所示），在此过程中，模型所受浮力随时间的变化如图所示，已知：g取10Nkg、水密度为1.0×103kg/m3、模型的钢板密度为7.9×103kg/m3，则：（1）模型所受重力为______N；（2）分析图可知：抽水过程中，模型底部刚好与船坞底部接触，是发生在______时刻（选填“t1”“t2”“t3”“t4”）；（3）图甲中，绳的拉力为F1。①以"●"代表模型，方框中已画出其所受的重力G。请把模型的受力示意图画完整______；②计算：模型的体积是多少______？③图甲中，若船坞装满的是海水，绳的拉力为F2（已知false>false）。判断：F1______F2（选填“<”“=”“>”），判断依据是______。16. 小钟按如图所示电路进行实验，R1为定值电阻，闭合开关，电压表读数为2.4V，电流表A1读数为0.16A，电流表A2读数为0.4A，调节变阻器R2滑片的位置后，电压表读数为0.6V，电流表A2读数为1.5A，求：（1）按电路图在实物图中正确连接实物______；（2）R1=______Ω；（3）计算：调节滑片后，变阻器R2的电功率______。17. 用伏安法测电阻，同时测得电阻稳定工作时的温度，得到下表中的数据。（1）在方框内画出实物图对应的电路图______；（2）根据表中数据在坐标系中画出电阻R的U-I图线______；电压U/V1.002.003.00电流I/A0.100.200.30电阻R/Ω10.010.010.0温度T/℃31.344369.7（3）文杰认为：根据Q=I2Rt，I、R一定时，通电时间越长，产生热量应该越多，电阻温度应该越高，而实验中电阻温度稳定，温度稳定的原因是：______；（4）文杰改测小灯泡电阻，用小灯泡代替电阻R后闭合开关。发现灯不亮，电压表电流表均无示数，若电路中只存在一处故障，此故障可能是（ ）A.小灯泡断路　　B.小灯泡被短接　　C.电流表断路　　D.电压表断路18. 小明在玩轻质弹簧的过程中，发现用力拉弹簧时，弹簧会伸长（如图甲、乙所示）。他查资料得知：同一弹簧的伸长量，与所受的拉力大小有关。小明想要探究在弹性限度内，该弹簧的伸长量与弹簧所受拉力大小的定量关系，请你帮他设计实验方案。（弹簧与地面的摩擦忽略不计）（1）实验的测量器材：______；（2）实验步骤______（可画图或文字表述）；（3）设计记录数据的表格______。
