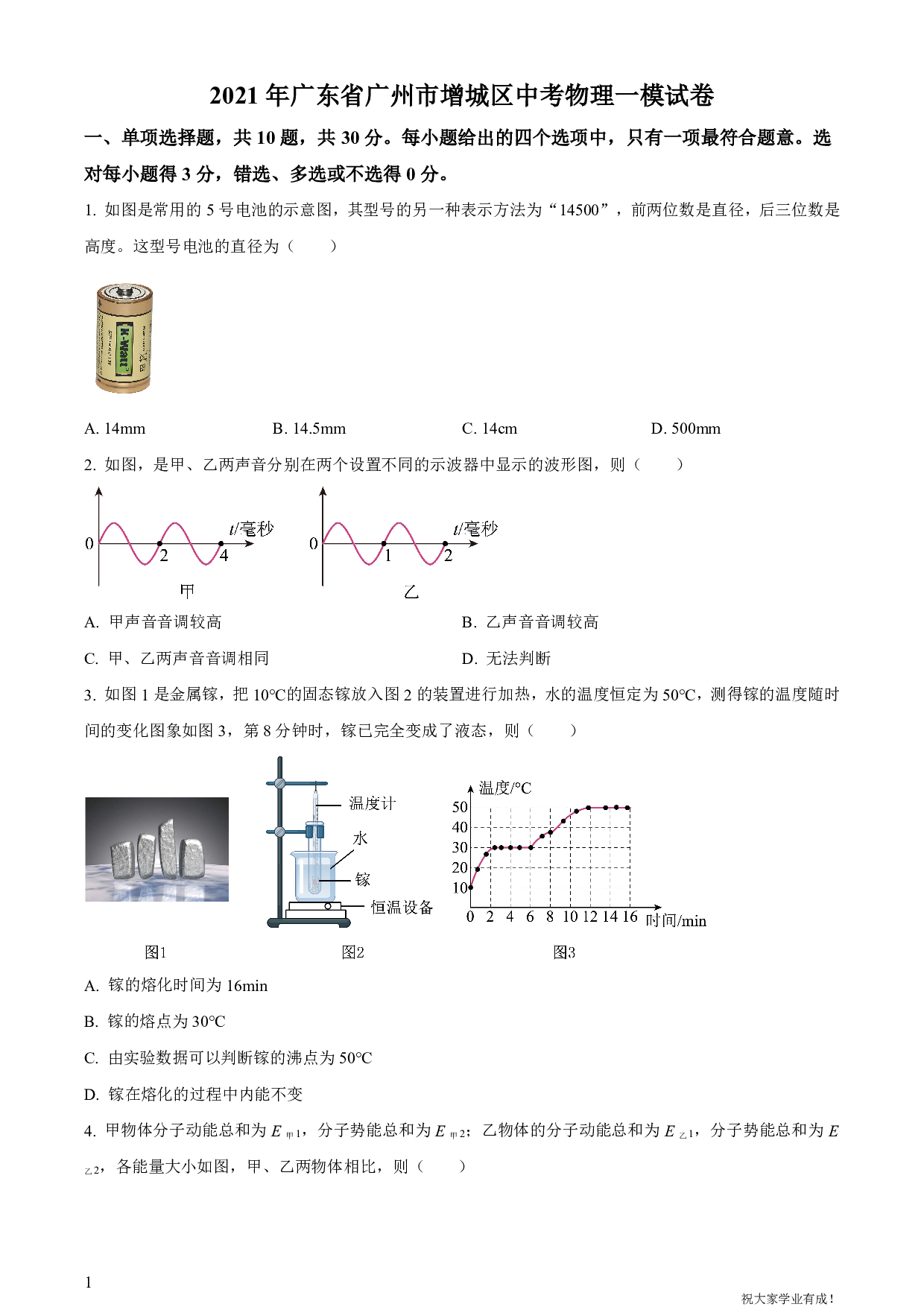

2021年广东省广州市增城区中考物理一模试卷一、单项选择题，共10题，共30分。每小题给出的四个选项中，只有一项最符合题意。选对每小题得3分，错选、多选或不选得0分。1. 如图是常用的5号电池的示意图，其型号的另一种表示方法为“14500”，前两位数是直径，后三位数是高度。这型号电池的直径为（　　）A. 14mmB. 14.5mmC. 14cmD. 500mm2. 如图，是甲、乙两声音分别在两个设置不同的示波器中显示的波形图，则（　　）A. 甲声音音调较高B. 乙声音音调较高C. 甲、乙两声音音调相同D. 无法判断3. 如图1是金属镓，把10℃的固态镓放入图2的装置进行加热，水的温度恒定为50℃，测得镓的温度随时间的变化图象如图3，第8分钟时，镓已完全变成了液态，则（　　）A. 镓的熔化时间为16minB. 镓熔点为30℃C. 由实验数据可以判断镓的沸点为50℃D. 镓在熔化的过程中内能不变4. 甲物体分子动能总和为E甲1，分子势能总和为E甲2；乙物体的分子动能总和为E乙1，分子势能总和为E乙2，各能量大小如图，甲、乙两物体相比，则（　　）A. 两物体分子数相同B. 两物体所处物态相同C. 甲物体的内能较大D. 乙物体的温度较高5. 小鸡在硬地面行动自如，如图1所示站在水平的硬地上不动，对硬地面的压力为F1，压强为p1；当它掉入一片水平的泥潭中时，就深陷其中不能动弹，整个腹部与泥潭接触如图2所示，此时小鸡对泥潭的压力为F2，压强为p2。则（　　）A. F1＜F2B. p1＜p2C. F1＞F2D. p1＞p26. 如图，小球从A点静止释放，摆动至B点，此刻小球速度为0。若小球运动到B点瞬间，细绳突然断裂且小球受到的所有力都消失，小球将（　　）A. 在B点静止不动B. 沿轨迹1运动C. 沿轨迹2运动D. 沿轨迹3运动7. 如图小车在水平路面上向右沿直线匀速运动，在密闭车厢的粗糙地板上放着一个木块，木块相对车厢静止不动。某一时刻，木块相对车厢向左滑动，则（　　）A. 小车在减速B. 木块滑动时不受到摩擦力C. 木块滑动时受到地板水平向右的摩擦力D. 木块滑动时受到地板水平向左的摩擦力8. 如图甲所示，物体A在大小不变的水平拉力F的作用下，先后在水平粗糙表面MN和光滑表面OP沿直线运动，图乙为物体在MN、OP两段运动过程的距离和时间关系图像。F在MN段所做的功为false，功率为false，在OP段所做的功为false，功率为false。则（　　）A. falseB. falseC. falseD. false9. 如图所示，分别使用甲、乙、丙三种方式把同一物体M匀速提升至相同高度（绳长不变），测得各拉力大小如图所示，则（　　）A. 利用机械丙提升M时省力B. F乙和F丙两个力所做的功相同C. 机械丙的机械效率比机械乙的低D. 所测的的数据不能计算机械乙和丙的机械效率10. 如图的装置，小磁针下方有一带铁芯的螺线管，螺线管两端导线与金属导轨ab、cd相连，导体棒ef平放在导轨上，各触点接触良好。当导体棒ef向左移动时，小磁针N极转至如图所示位置，如果要使小磁针的指向与图相同，下列装置能实现是（“×”表示垂直于纸面向里的磁感线，“•”表示垂直于纸面向外的磁感线）（　　）A. B. C. D. 二、解答题（共9小题，满分0分）11. 如图，玻璃砖内有一个物体A，C点代表眼睛。此时看到物体A的像在B位置，同时还能看到眼睛在玻璃砖前表面成的像D。①画物体A的光线进入眼睛的光路图；②画出眼睛（C点）在玻璃砖前表面中的像D。12. 如图，凸透镜的焦距为3cm，发光物体MN放在凸透镜左边，MN发出的光通过凸透镜后，形成像false ，a、b是N点发出的两条光线通过凸透镜后的光线。（1）画出光线a、b在经过凸透镜前的光线，并标出发光点N的位置______；（2）与物体MN对比，像false是______（选填“正立”或“倒立”）、______（选填“放大”、“缩小”或“等大”）的。13. 紫外线可以穿透大气层到达地球表面，图为紫外线的三个波段示意图。某地区冬至正午，测出不同波长紫外线的强度随海拔高度变化情况如下表：强度（×10﹣4W/m2）海拔（km）波长（nm）00.511.522.52800.010.050.10.51529071020507080300200300400500600700390100010001000100010001000（1）海拔2km，波长为290nm的紫外线，其强度为______W/m2；（2）该地区强度最大的紫外线为波段______（选填“UVC”、“UVB”、“UVA”）；（3）根据表归纳“波长为300nm的紫外线强度与海拔高度的关系”：______；（4）请根据表中数据推测大气对波长为______nm的紫外线阻挡作用最弱。（选填“280”、“290”、“300”、“390”）14. 嫦娥五号的返回器返回地球时如图所示，采用“打水漂”的方式，先从A点高速进入大气层然后反弹从B点跃出实现减速，然后再次从C点进入大气层实现着陆，完美避开“燃烧”的风险，从位置A到位置C的过程返回器质量不变。虚线下方为大气层，上方为真空，虚线与地面之间的高度相同。（1）返回器在A点的动能______B点的动能（选填“>”、“<”或“=”）；（2）返回器在B点的重力势能______C点的重力势能（选填“>”、“<”或“=”）；（3）返回器在A点机械能______B点的机械能（选填“>”、“<”或“=”）。15. 已知汽油的热值是4.6×107J/kg，现有汽油0.02kg，完全燃烧其中的一半，汽油放出的热量是______J。若上述的放热使2kg的水温度升高25℃（未沸腾），则水吸收的热量为______J。剩余0.01kg的汽油热值是______J/kg。[已知c水＝4.2×103J/（kg•℃）]16. 如图，将球体A挂在弹簧测力计上静止，测力计示数如图甲。将球浸没于水中静止，测力计示数如图乙。取g＝10N/kg，水密度ρ＝1.0×103kg/m3。（1）根据题目信息可知球体A的重力为______N；（2）图丙用小圆点代替球体A，画出乙图中球体A所受力的示意图______；（3）计算球体的体积______；（4）如图丁所示，将球体A直接放入水中，沉至水底静止，此时球体受到的浮力为F1，球体上M点受到的压强p1；往水中加入一定量盐，搅拌均匀，球体A仍然静止在容器底部未上升，容器中液体表面高度不变，此时球体受到的浮力为F2，球体上M点受到的压强p2，则F1______F2，p1______p2（两空选填“＞、＜或＝”）。17. 如图1是模拟某电热器内部电路结构的示意图，其中R1、R2为加热电阻丝，且R1＜R2，S为旋钮换挡开关，可调至图2所示的四个挡位，可控制电热器电路的通断以及不同的发热功率电源电压为12V恒定不变。（1）请画出开关调至图2所示的C位置时电热器内部电路结构的等效电路图______；（2）如图2所示，开关调至B位置时电热器功率为P1，开关调至D位置时电热器功率为P2，则P1______P2（填“＞”、“＜”或“＝”），请写出你的分析过程______；（3）当开关调至图2B位置挡位时，通过R1的电流大小为0.5A，求此时：①电阻R1的阻值______；②通电1min电路R1产出的热量______。18. 探究电阻一定时电流与电压的关系：（1）燕燕如图连接电路，把滑动变阻器的滑片移到最左端后闭合开关，发现电压表的指针瞬间偏到最右边并弯曲损坏了。为找出原因，请在方框内画出如图对应的电路图______；（2）燕燕正确连接电路后，将实验数据记录在下表：实验次数1234567电压U/V0.10.50.91.32.12.5电流I/A0.050.160.190.210.260.28①其中第5次实验电压表、电流表的示数如图1所示，电压表示数为______V，电流表示数为______A；②燕燕根据实验数据画出图2的U﹣I图像，请指出她实验的失误之处______。19. 小强用如图甲所示的弹簧拉力器锻炼身体，刚拉开时没感觉太费力，可是两手拉开的距离越大，就感到越费力。他查资料得知：如图乙，弹簧在发生弹性形变时，弹簧产生弹力F的大小与弹簧的伸长量X、弹簧的劲度系数k有关。劲度系数k是一个常数，在数值上等于弹簧伸长（或缩短）单位长度时的产生的弹力。小强想利用一根弹簧和若干重为1N的钩码探究弹簧产生的弹力F的大小与弹簧伸长量X的______，请你补充必要的器材帮他设计实验方案；（1）实验器材：弹簧、若干重为1N的钩码、______；（2）实验步骤（可画图或文字表述）______；（3）设计记录数据的表格______。
